机械限位器的功能 行程限位器

2026-01-14 14:103347 校听南
一、机械限位器的功能1、机械限位器是用来限制机构运行范围的一种安全防护装置。起重机限位器有两类，一类是保护起升机构安全运行的上升极限位置限制器和下降极限位置限制器，另一类是限制运行机构的运行极限位置限制器。2、上升到顶位置限制器用于限制取物

一、机械限位器的功能

1、机械限位器是用来限制机构运行范围的一种安全防护装置。起重机限位器有两类，一类是保护起升机构安全运行的上升极限位置限制器和下降极限位置限制器，另一类是限制运行机构的运行极限位置限制器。

2、上升到顶位置限制器用于限制取物装置的起升高度。当吊具起升到上极限位置时，限位器能自动切断电源，使起升机构停止运行，防止吊钩继续上升拉断钢丝绳而发生坠落事故。

3、下降到低位置限制器在取物装置下降至z低位置时，能自动切断电源使机构停止运行，以保证钢丝绳在卷筒上缠绕不少于2圈的安全圈数。

二、冲床上下限位器怎么装

回答如下：冲床上下限位器是用于控制冲床上下行程的装置，安装上下限位器可以有效地保护冲床和模具，避免发生事故。以下是冲床上下限位器的安装步骤：

1. 先将冲床抬起，将上下限位器的位置确定在冲床的两侧，与冲床接触的位置需要使用压铸垫片进行保护。

2. 安装上下限位器的螺丝，将其固定在冲床上，注意螺丝的紧固力度要适中，过紧或过松都会影响限位器的使用效果。

3. 将上下限位器连接到电路中，测试其是否正常工作，可以通过手动调节限位器的位置进行测试。

4. 对于较大的冲床或需要进行高精度加工的冲床，可以使用数控上下限位器，该限位器可以通过电脑进行精准控制，提高冲床的加工精度和效率。

总之，安装冲床上下限位器是非常重要的，可以保护设备和人员的安全，同时提高加工效率和质量。

三、传动式限位器工作原理

限位器就是开关，切断电机电源的。

1.限位器，顾名思义，限定位置的装置，限位器是机械或电器及动态设备的行程及角度，位置的限位装置，分机械型和感触型。

2.如起重机，行车，机床，矿车等，都需设限位装置使其运动不超出所限位置，机械式限位多以杠杆，凸轮等带动电器开关构成。

3.限位就是开关，到了切断电机电源，机械的像行程开关，电子的像接近开关，有时和plc的触点开关和用，在程序里触发常闭点等。5.限位开关，是一种常用的小电流主令电器，在电气控制系统中，位置开关的作用是实现顺序控制、定位控制和位置状态的检测。

四、电动葫芦限位器原理及接线方法

电动葫芦的限位器通常用于保护电动葫芦在升降过程中不超载或超过最大行程。限位器有多种类型，但其基本原理都是采用机械式或电子式的感应元件，通过与电动葫芦内部的控制器联接，实现在最大行程位置出现时停止升降，从而保护操作人员的安全。

以下是一般的接线方法：

1. 找到电动葫芦的限位器：

首先要找到电动葫芦的限位器位置，它通常固定在葫芦的主梁或底座上，并通过限位索或限位片与起重钩或滑轮等固定部件相连接。

2. 连接限位器：

根据不同的限位器型号，确定限位器的正负极，通常是通过连接线的颜色或标记来区分。连接电线时应按照连接引导书连接到相应的接线板上，而不能随意接线和错接，以免对葫芦的正常工作和安全造成不利影响。

3. 连接电源：

将电源线（一般为220V电源）连接到电动葫芦的电动机上。或者，间接连接到主控板或控制柜上的电源输入端口上。

注意：在连接限位器线时，先将葫芦锁紧，以免在连接线过程中产生意外伤害。在接线前，应仔细阅读产品说明书，确定接线位置和操作步骤。如果您不熟悉连接的操作细节，请咨询有关专业技术人员的建议。

五、水箱限位器工作原理

限位器就是开关，切断电机电源的。

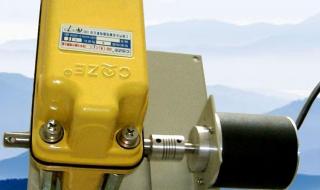

行程限位器

1.限位器，顾名思义，限定位置的装置，限位器是机械或电器及动态设备的行程及角度，位置的限位装置，分机械型和感触型。

2.如起重机，行车，机床，矿车等，都需设限位装置使其运动不超出所限位置，机械式限位多以杠杆，凸轮等带动电器开关构成。

3.限位就是开关，到了切断电机电源，机械的像行程开关，电子的像接近开关，有时和plc的触点开关和用，在程序里触发常闭点等。

4.重锤限位与普通限位的工作原理是一样的，都是通过断开常闭点来实现起升终止的，重锤限位多用于双梁桥式起重机上的，串联在控制自锁回路中。

5.限位开关，是一种常用的小电流主令电器，在电气控制系统中，位置开关的作用是实现顺序控制、定位控制和位置状态的检测。
