一、微机控制液压万能试验机操作规程

首先这种试验机设备尽量应当避免阳光直射，注意经常保养以便延长使用寿命，使用中的操作规程如下：

1、接好电源线，按“电源”按钮，指示灯亮。

2、根据试样规格选用量程，在摆杆上挂上或取下砣，必要时调整缓冲手轮。

3、根据试样形状尺寸，把相应的钳口装入上下钳口座内。

4、在描绘器的转筒上，卷压好记录纸（方格纸）。

5、开动油泵拧开送油阀使台板上升约10mm，然后关闭送油阀。如果台板已在升起位置，则不必先开动油泵送油，仅将送油阀关好即可。

6、将试样的一端夹于上钳口中，对于配有液压夹头的机型，则按下控制盒上的“上紧”按钮，夹紧试样。

7、在台板已上升，送、回油阀都关闭的情况下，调整指针对准度盘零点。（应在没有加压的条件下操作）8、启动升降电机调整拉伸试验空间，将试样垂直夹持好。对于配有液压夹头的机型，则按下控制盒上的“下紧”按钮，将试样垂直夹持好。9、将推杆的描绘笔放下进入描绘状态。10、按试验要求得加力速度，缓慢的拧开送油阀进行加力试验。试样断裂后关闭送油阀。如下一组试验间隔较长时间，还应停止油泵工作。11、把记录数值的描绘笔抬起。12、打开回油阀卸力后，将从动针拨回零点。13、取下断裂后的试样。对于配有液压夹头的机型，先按“上松”按钮使上钳口松开，再按“下松”按钮松开下钳口，分别取下断裂的试样。

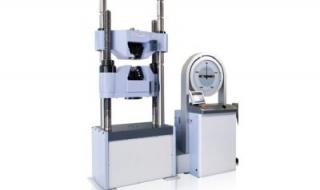

液压万能试验机

二、电子万能试验机怎么保养

电子万能试验机维护分为主机和油源的保养。

电子万能试验机主机保养：

1、机器所配的夹具应涂上防锈油保管；

2、由于万能试验机的钳口经常使用，容易磨损，氧化皮太多时，容易导致小活塞损伤漏油，所以钳口处应经常打扫，保持清洁（最好每次做完试验后进行清扫）；

3、镶钢板与衬板接触的滑动面、衬板上的燕尾槽面应保持清洁，定期涂一层薄的MoS2（二硫化钼）润滑脂；

4、定期检查钳口部位的螺钉，如发现松动，及时拧紧；

5、定期检查链轮的传动情况，如发现有松动，请将张紧轮重新张紧。

电子万能试验机油源的保养：

1、定期检查主机和油源处是否有漏油的地方，如发现有漏油，应及时更换密封圈或组合垫；

2、根据机器的使用情况及油的使用期限，定期更换吸油过滤器和滤芯，更换液压油；

3、长时间不做试验时，注意关断主机电源。如果机器在待机状态，转换开关应打到“加载”档，因为如果转换开关打在“快退”档，电磁换向阀一直在通电状态，会影响该器件的使用寿命。

三、万能拉力试验机液压夹头工作原理

首先液压动力夹持，楔形工学结构，受拉力后越拉夹持越紧

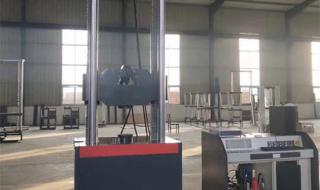

四、300千牛顿液压万能试验机工作原理

液压式万能试验机工作原理：油箱内的液压油通过电机带动高压齿轮泵进入油路，流经单向阀、10μ高压滤油器、压差阀组、送油阀，进入油缸。通过手动控制送油阀的开口大小，从而控制进入油缸的流量，满足加载的要求。试验完成后，打开回油阀卸荷并使油缸返回。

1、主机：主机由高度可调可支撑结构（由机座，丝杠及挪动横梁组成）和任务油缸、活塞、任务台、光杠及上横梁组成）这两局部组成.其任务原理是由高压油泵向任务油缸供油，经过活塞运动，推进任务台和上横梁与挪动横向上运动，推进任务台和上横梁向上运动，进行实验的拉伸或紧缩实验。而实验空间的调整首要是经过驱动组织使挪动横梁升降到达。

2、万能试验机任务油缸活塞：任务油缸活塞与活塞为主机的首要局部，油缸固定在机座上，活塞与任务台之间设置球头，回程是靠自重将活塞压回，压力油的密封是使用油缸与活塞之间的油膜进行密封，并以油缸的内外表导向，由于球头的调心效果，减少了由于侧向力惹起的油缸与活塞之间的摩擦力。

3、挪动横梁和驱动组织:挪动横梁经过传动螺母支撑在丝杠上，丝杠可正，反两个方向旋转，丝杠是靠装在底座的驱动组织来完成其转变。驱动组织由减速电机，链轮、链条组成，减速电机经过链轮、链条股动两根丝杠同步旋转。
